El cableado del circuito del dispositivo de notificación (NAC) de salida de señal se supervisa y conecta a la entrada de señal bajo en control de comunicaciones IDNet
La salida NAC está clasificada a 0.5 A para Dispositivos de Aplicación Especial o Regulado de 24 VCC o para operación de audio (12.5 W a 25 VRMS, 35 W a 70.7 VRMS); y puede utilizar cableado Clase B o Clase A; Consulte la página 2, sección especificaciones, para obtener información adicional
| Brand | Simplex |
|---|---|

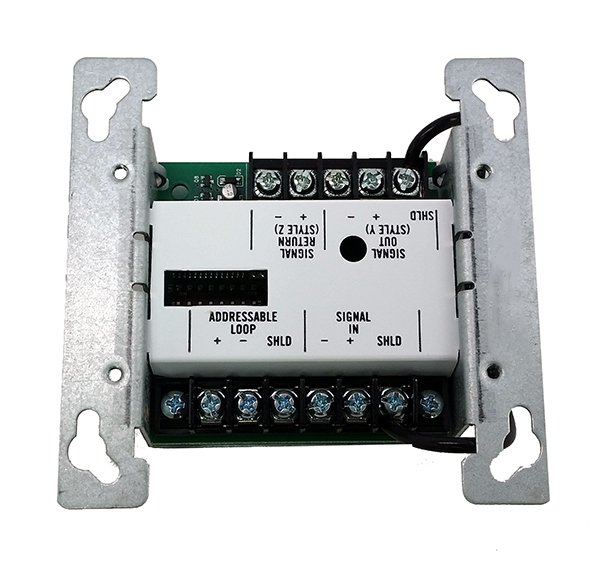

| SKU | 4090-9007 |
| Comunicaciones | Comunicaciones IDNet, una dirección |
| Carga de canal | Consume dos cargas de unidad (cada IAM de Señal reduce la capacidad de circuito IDNet en dos direcciones); consulte la fuente IDNet para la capacidad de direcciones disponibles totales |
| Opciones de entrada de NAC | 24 VCC nominal desde NAC de panel de control o extensor NAC 25 VRMS o 70.7 VRMS desde fuente de audio listada compatible |
| Clasificaciones de salida de NAC | Aplicación Especial o Dispositivos de 24 VCC Regulados= 0.5 A Clasificación de audio para altavoces = 0, 5 A a 25 VRMS (12, 5 W) o 70, 7 VRMS (35 W) |
| Detalles de Compatibilidad de Dispositivo | Compatible con sincronización de estrobo Simplex; no compatible con control de sirena/estrobo de 2 cables SmartSync o con Control direccionable TrueAlert; para aplicaciones de dispositivo de sirena/estrobo, use dispositivos de 4 cables (consulte hoja de datos S4903-0011), para control de sirena, seleccione operación de sirena como free-run |
| Conexiones de cableado | Terminales de tornillo para el cableado de entrada y salida, cable AWG 18 a 12 (0, 82 mm2 a 3, 31 mm2 ) |
| Resistor de Fin de Línea | Para NAC Clase B; 10 kΩ, 1/2 W; 4081-9008 |
| Dimensiones | 4” x 4-1/8” x 1-1/4” de profundidad (102 mm x 105 mm x 32 mm) |
| Rango de temperatura | 32° a 120° F (0° a 49° C) sólo para funcionamiento en interiores |
